Het is duidelijk dat het niet mogelijk is om firmware updates vanuit LCM te doen omdat er maar 1 node is en die dus niet zichzelf kan updaten. Om dit op te vangen moet de firmware die af en toe verschijnt met de hand geupdate worden. Hoe dit in zijn werk gaat zal ik in deze blog beschrijven (en een tip om het sneller dan de Nutanix manier te doen)

Ik zal een voorbeeld beschrijven om de nvme disk firmware te updaten, maar de andere hardware items (zoals NICS en BMC) werken op een soortgelijke manier

Download de firmware vanaf de Nutanix Support Portal:

Als voorbeeld :

Kijk eerst welke NICS een actieve connectie hebben:

nutanix@cvm$ manage_ovs show_interfaces

Check ook of er een VLAN tag is ingesteld op de NICS

Reserveer een vrij IP adres in dezelfde range als de Hosts/CVM’s

Check de status van het cluster:

Check services:

nutanix@cvm$ cluster status | grep -v UP

Check metadata ring:

nutanix@cvm$ nodetool -h 0 ring

Check resiliency

ncli> cluster get-domain-fault-tolerance-status type=node

Zet de host in maintenance mode (niet mogelijk vanuit de GUI op een 1-node cluster)

acli host.list

noteer IP adres van de Host

nutanix@cvm$ acli host.enter_maintenance_mode <HOST-IP adres>

Zet de CVM uit

nutanix@cvm$ cvm_shutdown -P now

Zet de Host uit

root@ahv# shutdown -h now

==============================================================

Tot dusver niet veel spannends maar ga verder met de voorbereidingen

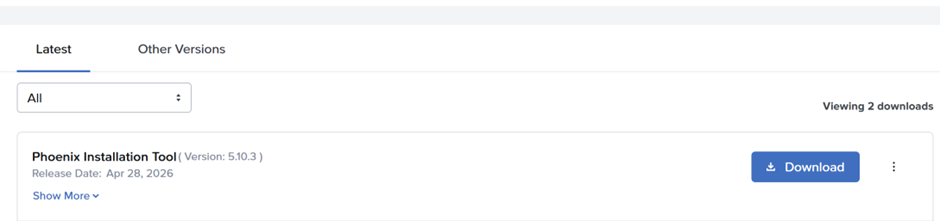

Download phoenix.iso van de support site

Mount de via de IPMI console iso

Blader naar de gedownloade phoenix.iso en mount deze

Zet de server aan en wacht op de F11 mogelijkheid en druk daar dan op

De server zal vanaf de iso starten

Kies dan de virtuele CDROM speler *remembers the days dat die fysiek waren

De server zal vanaf Phoenix iso beginnen te starten

Als Phoenix volledig geboot is voer dan de volgende commando’s uit op de prompt:

(In dit voorbeeld is heeft eht2 een actieve connectie en een VLAN 691 getagged en wordt het tijdelijke IP adres 198.51.100.10 met default gateway 198.51.100.16 gezet)

phoenix ~# ifconfig eth2 up

phoenix ~# ip link add link eth2 name eth2.691 type vlan id 691

phoenix ~# ip addr add 198.51.100.10/24 dev eth2.691

phoenix ~# ip link set dev eth2.691 up

phoenix ~# ip link show

phoenix ~# ip route add default via 198.51.100.16 dev eth2.691

Als er geen VLAN tag op gezet is zijn de commando’s als volgt :

phoenix ~# ip link set dev eth2 up

phoenix ~# ifconfig eth2 198.51.100.10

phoenix ~# ifconfig eth2 netmask 255.255.255.0

phoenix ~# ip route add default via 198.51.100.16 dev eth2

Test de connectiviteit door bv een andere CVM in het subnet te pingen

Dan is het zaak om de rescue shell te activeren:

phoenix ~# cd /root

phoenix/root~# chmod +x do_rescue_shell.sh

phoenix/root~# sh do_rescue_shell.sh

===============================================================

TopTip TopTip TopTip TopTip TopTip TopTip

===============================================================

De hierboven beschreven methode is de geadviseerde Nutanix manier, maar als je het sneller wilt of het netwerk werkt niet mee (bv in en situatoe met LACP op de switchpoorten) kun je het ook iets anders doen namelijk eerst de gewenste firmware naar de CVM te kopiëren met bijvoorbeeld WinSCP naar de /nutanix/tmp folder. Na het booten van de Phoenix ISO sla je het hele stuk over van het IP adres zetten op de actieve NIC en het starten van de recue shell over en voer je onderstaande commando’s uit om de firmware vanaf de CVM disk te kopiëren naar de actieve Phoenix omgeving

Op de Phoenix prompt de volgende commando’s

mkdir test

mount /dev/md2 test

cd test

cd nutanix

cd tmp

mv CD8PU2-SIE-E107.std /root/

Hiermee kopieer je de flashfile van de cvm naar de root van de draaiende phoenix omgeving

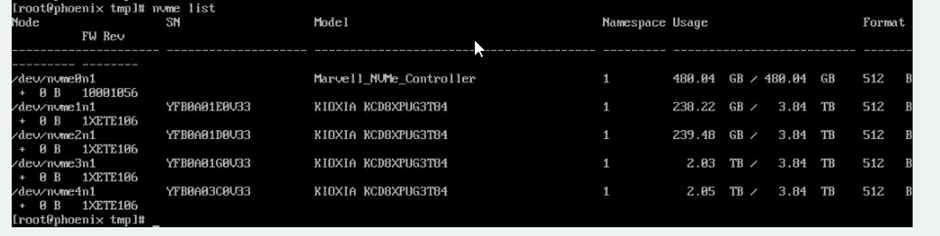

Met nvme list zie je de huidige geïnstalleerde nvme drives op het systeem

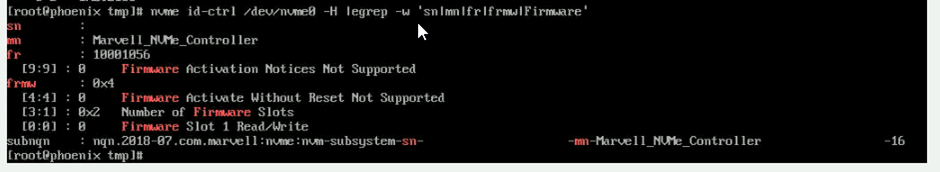

In dit voorbeeld is slot 1 Read/Write mogelijk, dus deze kunnen we gebruiken, Indien deze Read only is dienen we een ander slot te activeren

NB Indien de Nutanix methode met tijdelijk IP adres gebruikt wordt kopieer dan nu de firmware file met behulp van bijvoorbeeld WinSCP naar de actieve Phoenix omgeving

“download” de gekopieerde firmware file

nvme fw-download /dev/nvme0 --fw=/root/tmp/GPNABB3Q.bin
